Sécurité et protection contre la foudre

Réseaux de terre spécifiques contre la Foudre

Si les dispositifs de capture de la foudre (cages maillées et paratonnerres) ont leur importance, les réseaux de terre spécifiques à la protection contre la foudre constituent l'essentiel de l'écoulement et de la dissipation de tous les courants de foudre ainsi "domestiqués"...

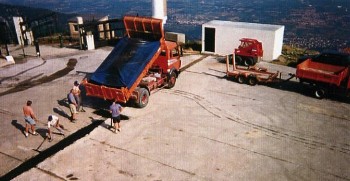

Ces réseaux revêtent donc une grande importance pour "l'immunité" des installations. Ils doivent être exécutés avec le plus grand soin, d'eux dépendront ensuite les résultats de l'ensemble du système, ainsi que sa pérennité en fonction des méthodes et des moyens employés en cours de réalisation. Il est indispensable de bien les entreprendre à l'origine de la construction, car à postériori les réseaux de terre exigent des travaux lourds comme sur les photos ci-dessous.

Une fois les réseaux de terre "refermés", leur efficacité dans le temps dépendra de la façon dont ils auront été réalisés. Afin de conserver au réseau de terre sa pleine efficacité (et ainsi d'éviter d'y revenir lourdement aux cours des années qui suivent), il est nécessaire d'avoir la mise en oeuvre avec les meilleures méthodes et l'usage des meilleurs matériaux . Nous présentons ci-dessous la confection d'une prise de terre en patte d'oie spécifique à l'écoulement de courants de foudre à haute fréquence ainsi que le procédé d'une soudure aluminothermique sur deux câbles CU de 240 mm2 qui confère à la connexion une durée de vie aussi longue que celle des câbles.

Patte d'oie en feuillard cuivre étamé 30x2 mm avec apport de terre végétale		Positionnement d'un moule graphite pour réalisation de la soudure moléculaire. Conditions de sécurité indispensables		Allumage de la soudure, qui va permettre la fusion des métaux identiques ou différents

Soudure réalisée sur réseau équipotentiel enterré en câbles cuivre 240 mm2		Soudure réalisée sur réseaux enterré constitué de deux rubans méplats cuivre étamé 30x2 mm en croix		Soudure moléculaire sur câbles 240 mm2. La miscibilité totale des métaux garantit le contact à vie... du câble
